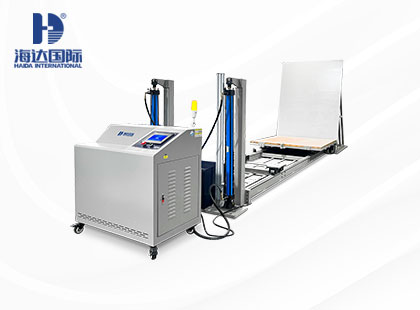

斜面沖擊試驗儀

左

右

產品型號：
HD-A523
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13556626679（微信同號）

點擊查看價格，咨詢?cè)诰€客服

產品性能介紹

Product detail parameters

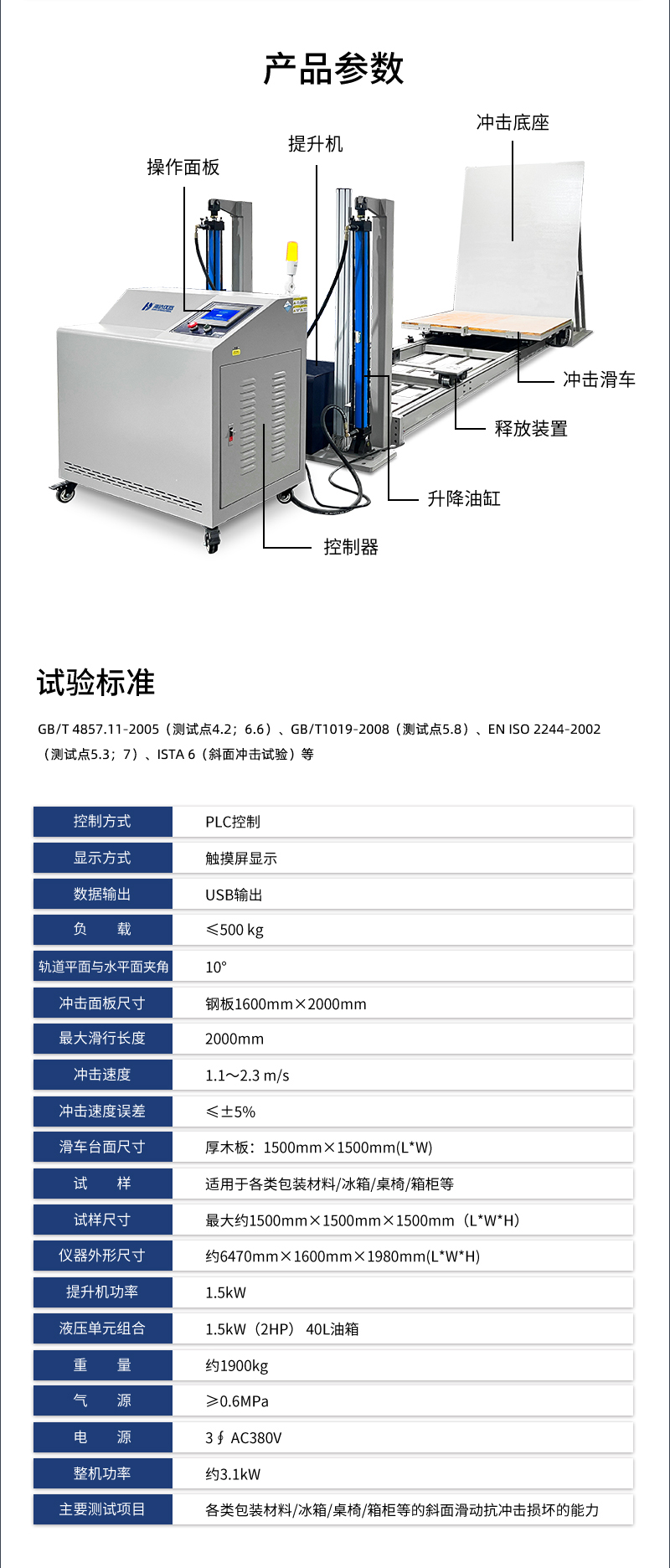

2.HD-A523 斜面沖擊試驗儀_01 2.HD-A523 斜面沖擊試驗儀_02 2.HD-A523 斜面沖擊試驗儀_03 2.HD-A523 斜面沖擊試驗儀_04

一、HD-A523 斜面沖擊試驗儀產品功能

海達儀器HD-A523 斜面沖擊試驗儀，模擬了產品包裝在實際環境中抗沖擊損壞的能力，如搬運、貨架的堆疊、電機的滑動、機車的裝卸、產品的運輸?shù)龋拘泵鏇_擊臺也可作為科研機構、大中專院校、包裝技術測試中心、包裝材料制造廠以及運輸部門等機構進行斜面沖擊的常用試驗設備。

二、HD-A523 斜面沖擊試驗儀主要技術參數

指標	參數
控制方式	PLC控制
顯示方式	觸摸屏顯示
數據輸出	USB輸出
負 載	≤500 kg
軌道平面與水平面夾角	10°
沖擊面板尺寸	鋼板1600mm×2000mm
最大滑行長度	2000mm
沖擊速度	1.1～2.3 m/s
沖擊速度誤差	≤±5%
滑車臺面尺寸	厚木板：1500mm×1500mm(L*W)
試樣	適用于各類包裝材料/冰箱/桌椅/箱柜等
試樣尺寸	最大約1500mm×1500mm×1500mm（LWH）
儀器外形尺寸	約6470mm×1600mm×1980mm(LWH)
提升機功率	1.5kW
液壓?jiǎn)卧M合	1.5kW（2HP） 40L油箱
重量	約1900kg

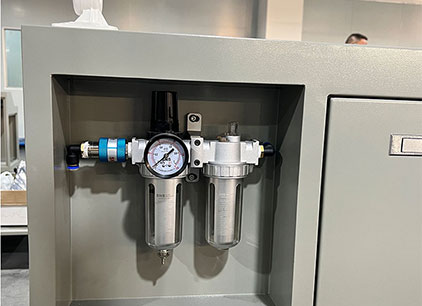

氣源	≥0.6MPa
電源	3∮ AC380V
整機功率	約3.1kW
主要測試項目	各類包裝材料/冰箱/桌椅/箱柜等的斜面滑動抗沖擊損壞的能力

三、HD-A523 斜面沖擊試驗儀操作原理

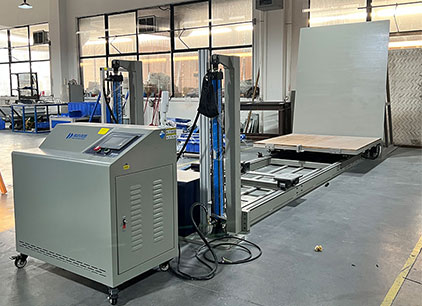

海達儀器測D-A523 斜面沖擊試驗儀，試時把樣品放置在撞擊滑車上，操作面板控制釋放裝置，使撞擊滑車以擬定的速度帶動樣品撞擊在撞擊板上，根據得出的數據可直觀的表現出產品是否符合標準。

四、HD-A523 斜面沖擊試驗儀試驗標準

GB/T 4857.11-2005（測試點4.2；6.6）、GB/T1019-2008（測試點5.8）、EN ISO 2244-2002（測試點5.3；7）、ISTA 6（斜面沖擊試驗）等

五、HD-A523 斜面沖擊試驗儀產品特點

（一）硬件特點

1.整體采用加厚方通、加厚工字鋼和實心鋼組成，避免測試產生撞擊移位，保證機器的穩定性；

2.機器外觀采用烤漆噴涂工藝，防銹能力高、外型美觀；

3.軌道與撞擊滑車負重強，最高可達500kg；

4.雙油缸提升裝置，結構更加結實穩固；

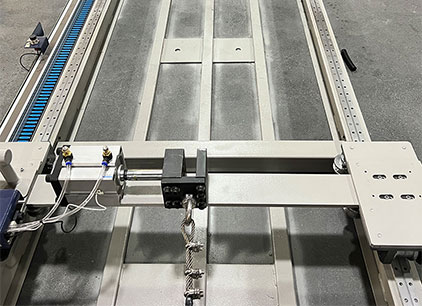

5.撞擊滑車配滑輪，滑動摩擦小，保證數據的準確性；

6.測試平臺沖擊到撞擊板后，沖擊板上有防二次沖擊撞擊，保證數據的準確性。

（二）軟件特點

1.采用觸摸屏PLC程序控制，操作便捷；

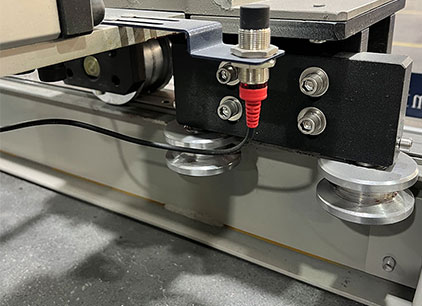

2.采用開關感應器感應撞擊滑車，程序自動計算撞擊速度，保證速度準確；

3.異常故障報警提示，保證設備的操作安全。

六、HD-A523 斜面沖擊試驗儀產品出廠配置

配置	名稱（單位）	明細
標準配置	文件（份）	合格證1、說明書1、保修卡1、配件清單1
	電源線（條）	國標*1
	警示標志（張）	警示標簽*3	避免陽光直接照射*1
			感電注意*1
			嚴禁敲打碰撞*1
	氣管（條）	Φ8氣管*1
	數顯角度尺（個）	Mini±180°*1
	警示膠帶（卷）	黑黃斑馬警示膠帶*3
選購	電源線（條）	英標/歐標/美標/南非等
	空壓機（臺）	建議選購3P以上

七、HD-A523 斜面沖擊試驗儀產品配件清單

序號	配件名稱	品牌	配件規格	產地
1	液壓?jiǎn)卧M合	國產	U-40L-2-H-523	中國
2	油缸	國產	MOB63x1050CA-YP	中國
3	薄形氣缸	國產	SDA40x30-S	中國
4	薄形氣缸	國產	SDA100x75-S	中國
5	提升機	國產	380V 1噸 12米	中國
6	觸摸屏	昆侖通態	TPC7032KT	中國
7	限位開關	國產	TZ-8108	中國
8	數顯量角器	國產	BB-180（Mini±180°）	中國
9	深溝球軸承	國產	6005ZZ	中國
10	長城液壓油	國產	46#/50L	中國
