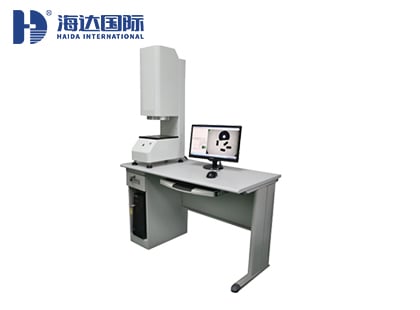

一鍵式測量儀

Product detail parameters

一、一鍵式測量儀的詳細描述：

只需一按，瞬間完成所有測量。批量檢測，僅需兩步
1.設置好工件需測量的項目與公差，保存

2.連續放置工件，按一鍵即完成所有項目的測量

廣泛應用于機械、電子、模具、注塑、金屬、橡膠、低壓電器、磁性材料、精密沖壓、連接器、連接器、端子、手機、家用電器、印刷電路板、醫療器械、鐘表等。

①快
瞬間完成傳統卡尺無法完成的測量任務
②簡單
操作簡單，任何人三分鐘內都可輕松掌握
無需嚴苛的調焦和定位
③大視場

全局成像，一鍵測量，大幅度提高效率

項目	HD-U60	HD-U100
測量范圍（mm）	Φ60	Φ100
測量精度（μm）	±4	±6
景深（mm）	20	20
圖像傳感器（mm）	500W,1/2”	500W,2/3”
遠心鏡頭	雙側遠心平行光路鏡頭
工作環境	溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz
電源	單相AC220V/50Hz/10A
功能
功能名稱	功能描述
測量功能	對圖像上兩點距離、線段長度、線距、圓半徑直徑、圓周長、圓面積、角度、弧度、矩形、橢圓、點、線等幾何測量。
報告導出	一鍵以JPG, BMP圖片或Word, Excel, PDF 方式報告導出。
SPC統計	X-R, Xm-R等控制圖，并自動計算最大值、最小值、平均值、標準差、偏移差、Ca, Cp, Cpk等統計系數。
CAD圖紙比對	影像圖形以DXF格式輸出，實時對比測量，或調出Auto CAD 工程圖紙文檔與影像DXF文檔圖像進行重疊對比測量。
公差計算	輸入標準值和正負公差，軟件自動計算出實際值與標準值之間的差值，并提示。
在線檢測（選配）	全自動檢測產品尺寸，缺陷，顏色等，并判斷產品是否合格。
