手機在寒冬的室外用了幾分鐘再回到暖氣房，屏幕內部可能出現水汽；汽車電子在經過一天暴曬后突遇暴雨，控制單元可能偶發失靈；衛星部件在進入地球陰影區的瞬間，溫度可在短時間內下降上百度。這些場景的共同點，是溫度在極短時間內發生劇烈變化。

產品在這種驟變下出問題，根源在于熱脹冷縮。不同材料的熱膨脹系數不同，焊點、粘接面、鍍層與基材、塑封體與引線框架之間，在溫度急劇變化時會因伸縮不一致產生剪切應力。一次兩次可能沒事，反復作用后就會出現焊點疲勞、分層、開裂、密封失效和參數漂移。

冷熱沖擊試驗箱（也稱溫度沖擊試驗箱）就是用來在實驗室里主動制造這種極端溫差的。它把樣品在高溫區與低溫區之間快速切換，讓隱患在幾小時到幾十小時內暴露，是產品研發驗證、可靠性篩選和量產質控中效率極高的手段。

一、冷熱沖擊試驗箱是怎么工作的？

冷熱沖擊試驗箱的核心思路，是把高溫區和低溫區預先維持在設定溫度，然后通過切換機構讓樣品在兩者之間快速轉移，或者讓冷熱氣流快速導入測試區。

按照結構，主要分為兩類：

- 兩箱式（吊籃移動式）：由高溫箱、低溫箱和一個可上下移動的吊籃組成。樣品放在吊籃里，通過提籃的升降在高溫區與低溫區之間切換，轉換時間通常可以做到很短，結構相對簡單。

- 三箱式（氣流切換式）：由高溫區、低溫區和測試區三個腔體組成。樣品始終放在測試區不動，通過高溫閥和低溫閥的開閉，把對應溫區的氣流導入測試區。優點是樣品不受機械移動影響，適合帶載測試和需要外接監測線的樣品。

兩種方式各有適用場景。兩箱式轉換更直接，適合對轉換時間要求極嚴的試驗；三箱式樣品靜止，便于通電監測和布置傳感器，在研發驗證中更常用。

二、冷熱沖擊和快速溫變有什么不同？

這是選型時最容易混淆的一對概念。

快速溫變試驗，是在同一個箱體內按設定的速率連續升降溫，溫度是連續變化的，樣品經歷的是一個漸進過程，主要考察在溫變過程中的結構耐受和功能穩定性。

冷熱沖擊試驗，是讓樣品在兩個極端溫度之間瞬間切換，溫度變化是階躍式的，樣品表面與內部會形成很大的溫度梯度，應力更集中，破壞力更強，主要用于暴露焊接、封裝、粘接等工藝缺陷。

從試驗效率看，冷熱沖擊更嚴酷、更快；從與實際工況的貼合度看，如果產品實際經歷的是緩慢的季節或晝夜溫差，快速溫變可能更貼近。很多企業的做法是先用快速溫變做常規驗證，再用冷熱沖擊做極限篩選。

三、典型應用場景

第一，半導體與電子元器件。芯片、電容、電感、連接器、繼電器、晶體振蕩器等，溫度沖擊是暴露封裝開裂、鍵合失效、參數漂移的經典手段。

第二，PCB 與組件。印制電路板、PCBA 組件、電源模塊，溫度沖擊可以快速暴露虛焊、孔壁斷裂、層間分層等問題。

第三，汽車電子。車載控制器、傳感器、車燈驅動、充電槍、BMS 等，需要承受極端氣候和行駛工況下的溫度驟變，主機廠普遍有專項規范。

第四，新能源電池與儲能。電池模組、電芯連接件、Pack 結構件在溫度沖擊下的密封性和絕緣性能，是安全性評價的重要項目。

第五，軍工與航空航天。機載設備、衛星部件、導彈組件，溫度環境極端且切換迅速，相關試驗常與振動、低氣壓組合進行。

第六，光電與顯示。LED 封裝、光學鏡頭、顯示屏，溫度沖擊會暴露封裝應力、脫層和密封失效。

四、必須掌握的國家標準號

- GB/T 2423.22-2012《環境試驗 第2部分：試驗方法 試驗N：溫度變化》：現行版本，2012 年 12 月發布、2013 年 6 月實施，等同采用 IEC 60068-2-14:2009。標準中包含規定轉換時間的溫度變化試驗，是國內電子產品溫度沖擊與溫度循環最核心的依據。

- GB/T 2423.1-2008《試驗A：低溫》與 GB/T 2423.2-2008《試驗B：高溫》：規定極端溫度點的試驗方法。

- GB/T 10589-2008《低溫試驗箱技術條件》與 GB/T 10592-2008《高低溫試驗箱技術條件》：設備本身的技術條件與性能要求。

- GB/T 11158-2008《高溫試驗箱技術條件》：高溫側設備技術要求。

- GB/T 5170 系列《電工電子產品環境試驗設備檢驗方法》：其中溫度沖擊試驗設備部分，是設備驗收與計量校準的常用依據。

- GJB 150.5A-2009《軍用裝備實驗室環境試驗方法 第5部分：溫度沖擊試驗》：軍工項目溫度沖擊的主要依據，對溫度范圍、循環次數和轉換時間有更嚴要求。

- GJB 150.3A-2009《第3部分：高溫試驗》與 GJB 150.4A-2009《第4部分：低溫試驗》：軍標配套方法。

- GJB 360B-2009《電子及電氣元件試驗方法 方法107 溫度沖擊試驗》：元器件級溫度沖擊的軍標方法。

- GB/T 31467.3-2015《電動汽車用鋰離子動力蓄電池包和系統 第3部分：安全性要求與測試方法》與 GB 38031-2020《電動汽車用動力蓄電池安全要求》：電池類產品的溫度沖擊與安全依據。

國際與國外常用標準：

- IEC 60068-2-14《環境試驗 第2-14部分：試驗N：溫度變化》，GB/T 2423.22 的國際對應版本。

- MIL-STD-810H 方法 503《溫度沖擊》，軍工與出口項目常見。

- JESD22-A104《溫度循環》，半導體器件行業主流標準。

- ISO 16750-4《道路車輛 電氣電子設備的環境條件和試驗 第4部分：氣候負荷》，汽車電子常用，對應國標 GB/T 28046.4。

- GMW 3172，通用汽車的環境可靠性規范，供應鏈客戶常引用。

需要注意的是，轉換時間的定義在軍標與民標中并不一致，編制試驗大綱時應明確是樣品轉移時間還是樣品溫度恢復時間，避免驗收爭議。

五、關鍵參數怎么定？

- 高溫與低溫極值：常見組合如 -40℃ 至 125℃、-55℃ 至 150℃，按產品使用極限加余量。

- 轉換時間：溫度沖擊通常要求在 1 分鐘以內完成切換，部分標準對兩箱法和三箱法有不同規定。

- 溫度恢復時間：樣品放入后恢復到規定溫度所需時間，是設備能力的關鍵指標。

- 保持時間：在每個溫區的停留時間，應保證樣品整體達到規定狀態，而非僅表面。

- 循環次數：由標準或可靠性目標決定，從幾十次到數百次不等。

- 負載與樣品布置：樣品重量、體積、擺放間距直接影響轉換時間和溫度恢復。

六、設備驗收與日常使用要點

- 驗收以帶載為準：按實際樣品重量和布置方式實測轉換時間與恢復時間。

- 關注溫度恢復：比轉換時間更能反映設備真實能力，應在樣品上布置熱電偶實測。

- 檢查風道與閥門：三箱式的閥門切換是否順暢，直接決定溫度穩定性。

- 定期維護制冷系統：冷凝器散熱、冷媒壓力、過濾器狀態影響長期表現。

- 做好除霜與排水：低溫區結霜過多會影響換熱效率，應按規程處理。

- 數據留存：完整保存溫度曲線與循環記錄，便于追溯與客戶審廠。

七、常見誤區

誤區一，只看轉換時間不看恢復時間。樣品真正達到規定溫度才算有效，恢復時間更關鍵。

誤區二，樣品堆疊過密。遮擋氣流會讓內部樣品的溫度響應嚴重滯后。

誤區三，把冷熱沖擊當成萬能篩選。它主要暴露熱機械類缺陷，對腐蝕、光老化等問題無能為力。

誤區四，忽略樣品通電監測。瞬時失效往往只在切換瞬間出現，不通電很難捕捉。

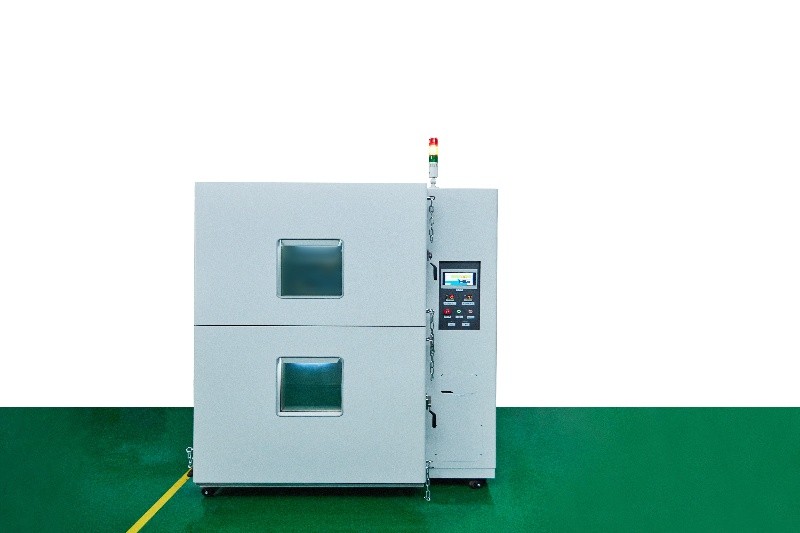

在設備選型上，建議重點關注切換機構穩定性、溫度恢復能力、帶載表現和溫度均勻度。像海達儀器這類深耕環境可靠性設備的企業，其 HD-E703 系列冷熱沖擊試驗箱提供兩箱式與三箱式配置，便于企業按產品標準和樣品特性匹配試驗條件。

八、常見問題解答

Q：溫度沖擊和溫度循環是一回事嗎？ A：不完全相同。溫度沖擊強調極短的切換時間和劇烈溫差，溫度循環變化相對平緩，兩者在標準中屬不同試驗方法。

Q：兩箱式和三箱式怎么選？ A：需要極短轉換時間、樣品無需外接監測，可選兩箱式；需要通電監測、樣品不宜移動，優先三箱式。

Q：轉換時間越短越好嗎？ A：應以滿足標準要求為準，一味追求更短會顯著增加設備成本，也未必對應實際工況。

Q：試驗后需要做什么檢測？ A：通常包括外觀檢查、電性能測試、密封性檢查，必要時做切片分析或掃描聲顯微鏡檢查。

九、結語

溫度驟變的破壞力，藏在材料與材料之間的微小縫隙里。冷熱沖擊試驗箱的價值，就是用可控的極端溫差把這些隱患提前逼出來。理解轉換時間與恢復時間的區別、分清兩箱與三箱的適用邊界、用對 GB/T 2423.22-2012 與 GJB 150.5A-2009 等標準號，試驗結果才能真正指導設計改進和工藝優化。海達儀器在環境可靠性檢測領域持續投入，為用戶提供從設備選型、試驗方案設計到安裝培訓與售后校準的完整支持，幫助企業把可靠性風險前置化解。
