停車場的橡膠輪胎，側面用上幾年會出現一圈細密裂紋；雨刮膠條用了兩個夏天，邊緣開始發硬發毛；戶外的電纜護套、門窗密封條、軟管，明明沒怎么受力，表面卻先裂了。這些現象有一個共同的推手——臭氧。

臭氧在大氣中含量極低，卻是橡膠制品最頭疼的敵人。它不需要高溫和強光，只要空氣中有微量臭氧，配合拉伸應變，就會在垂直于應力方向的位置咬出細小裂口，并隨時間不斷擴展。這種破壞在使用初期幾乎看不出來，等發現時往往已影響密封、絕緣或承載功能。

靠自然環境觀察臭氧龜裂往往要等上一年半載，研發和供應商篩選等不起。臭氧老化試驗箱的作用，就是在實驗室制造濃度可控、溫度恒定、無光干擾的環境，把侵蝕過程加速數十倍，在幾十小時內判斷材料的抗臭氧能力。

一、臭氧老化試驗箱是怎么工作的？

它的核心，是一套能產生、維持并實時監測臭氧濃度的環境系統，大致由五部分組成。

第一，臭氧發生系統。常見做法是用紫外燈管照射空氣產生臭氧，或采用電暈放電方式。發生器輸出是否穩定，直接決定箱內濃度能否長期維持在設定值。

第二，箱體與氣流循環。箱體多為不銹鋼內膽，配循環風機使臭氧均勻分布。氣流組織是否合理，決定了不同位置的試樣是否處在同一濃度條件下，批量試驗時尤其關鍵。

第三，溫濕度控制系統。臭氧龜裂對溫度敏感，標準通常規定在恒定溫度下進行，例如 40℃，并要求把相對濕度控制在規定范圍。

第四，濃度監測與閉環控制。這是設備的技術門檻所在。箱內傳感器實時反饋濃度，控制系統據此調節發生器輸出，把濃度穩定在設定值附近。設備好不好用，很大程度上取決于這套閉環的響應速度和長期漂移。

第五，試樣架與拉伸裝置。試樣需按標準規定的伸長率夾持固定，靜態試驗用固定夾具，動態試驗則需要連續往復運動的機構。

此外還有尾氣處理系統：臭氧對呼吸道有刺激，廢氣必須分解處理后再排放。

二、臭氧為什么會咬壞橡膠？

理解機理，才能明白試驗為什么要這樣設定條件。

橡膠分子鏈中含有大量不飽和雙鍵，化學性質活潑，容易與臭氧反應。臭氧分子接觸橡膠表面后會迅速攻擊雙鍵，使分子鏈斷裂，在表面生成一層極薄的氧化膜。

如果橡膠完全不受力，這層膜還能勉強起保護作用。但只要橡膠處于拉伸狀態，表面就會形成微小的應力集中點，氧化膜在此處被拉裂，暴露出新鮮表面，臭氧繼續攻擊新的斷面，裂口便由此產生并向縱深發展。

這解釋了幾個關鍵現象：裂紋方向往往垂直于受力方向；應變過小不易產生裂口，應變過大反而可能因分子取向而減緩，兩者之間存在敏感區間，這也是標準要求測試多條不同伸長率的原因；光照和高溫會協同加速老化，故標準要求在無光線直接照射條件下進行；濃度越高龜裂越快，但過高會改變破壞機理，因此標準對濃度范圍有明確規定。

三、靜態拉伸與動態拉伸有什么區別？

這是臭氧老化測試中最基本的分野，對應兩項不同的國家標準。

靜態拉伸試驗：試樣被拉伸到規定伸長率后固定不動，整個試驗周期保持恒定應變，考察材料在持續應力下的抗臭氧能力，適用于密封條、膠管、墊片、涂覆織物等長期處于拉伸狀態的制品，對應標準為 GB/T 7762-2014。

動態拉伸試驗：試樣按規定的頻率和行程連續往復運動，應變周期性變化。橡膠表面不斷被拉伸和回縮，氧化膜反復破裂，破壞速度通常快于靜態條件，適用于輪胎胎側、傳動帶、減震件等實際處于動態受力的制品，對應標準為 GB/T 13642-2015。

兩者不能相互替代，數據也不能直接比較。委托檢測或制定企業標準時，必須先明確產品實際受力狀態，再選擇對應方法。

四、典型應用場景

第一，輪胎與橡膠制品。輪胎胎側、內胎、膠帶、膠輥、橡膠密封件是臭氧老化試驗最經典的對象，材料入庫與配方驗證通常都要求提供耐臭氧數據。

第二，汽車零部件。門窗密封條、雨刮膠條、天窗密封膠、發動機艙內的橡膠件，長期暴露在含臭氧空氣中，同時承受裝配應力和溫度變化，主機廠一般有專門的材料規范。

第三，電線電纜。橡膠或彈性體護套電纜在戶外敷設時，護套既要耐臭氧又要耐候，GB/T 2951.21-2008 專門規定了電纜彈性體混合料的耐臭氧試驗方法。

第四，橡膠與塑料軟管。輸氣軟管、液壓軟管、汽車燃油管在工作狀態下處于拉伸或彎曲狀態，耐臭氧性能直接影響使用壽命。

第五，涂覆織物與篷布。充氣艇、儲水袋、篷布所用涂覆織物長期戶外使用且承受拉伸，耐臭氧性能是必檢項。

第六，光伏與戶外新能源設備。密封膠、接線盒密封件、支架緩沖墊等橡膠件長期暴露在戶外，耐臭氧老化能力直接關系到設備長期可靠性。

五、必須掌握的國家標準號

臭氧老化測試的標準體系在國內已比較完整，主要依據以下標準：

- GB/T 7762-2014《硫化橡膠或熱塑性橡膠 耐臭氧龜裂 靜態拉伸試驗》：現行版本，2014 年 12 月發布、2015 年 6 月實施，全部代替 GB/T 7762-2003，非等效采用 ISO 1431-1:2004。標準規定試樣在靜態拉伸應變下、暴露于含一定濃度臭氧的空氣中、在規定溫度且無光線直接影響的條件下進行試驗，是國內最核心的臭氧老化方法標準。

- GB/T 13642-2015《硫化橡膠或熱塑性橡膠 耐臭氧龜裂 動態拉伸試驗》：現行版本，規定動態拉伸條件下的試驗方法，與靜態法配套使用。

- GB/T 35804-2018《硫化橡膠或熱塑性橡膠 耐臭氧龜裂 測定試驗箱中臭氧濃度的試驗方法》：現行版本，專門規定箱內臭氧濃度測定方法，是設備校準和數據可信度的重要支撐。

- GB/T 11206-2009《橡膠老化試驗 表面龜裂法》：現行版本，修改采用 ASTM D518，用于評定橡膠表面龜裂程度。

- GB/T 2951.21-2008《電纜和光纜絕緣和護套材料通用試驗方法 第21部分：彈性體混合料專用試驗方法 耐臭氧試驗-熱延伸試驗-浸礦物油試驗》：現行版本，等同采用 IEC 60811-2-1，線纜行業送檢的主要依據。

- GB/T 24134-2009《橡膠和塑料軟管 靜態條件下耐臭氧性能的評價》、GB/T 18949-2003《橡膠和塑料軟管 動態條件下耐臭氧性能的評定》：軟管類產品專項依據。

- HG/T 2716-2008《橡膠或塑料涂覆織物 靜態耐臭氧龜裂性能的測定》：涂覆織物行業標準。

國際與國外常用標準：ISO 1431-1（最新為 2024 版，GB/T 7762 的采標源頭）、ISO 1431-3（試驗箱臭氧濃度測定）、ASTM D1149（北美供應鏈常用）、ASTM D1171、ISO 7326 與 ISO 10960（軟管靜態與動態耐臭氧評估）、DIN 53509 系列、JIS K 6259 系列。

需要注意，不同標準對臭氧濃度、溫度、濕度、伸長率和試驗時長的規定并不一致，報告必須注明所采用的標準號和具體試驗條件，否則數據無法互認。

六、關鍵參數與結果評定

- 臭氧濃度：常用 (25±5)×10??、(50±5)×10??、(100±10)×10??、(200±20)×10??，即常說的 25、50、100、200 pphm，按產品標準選定，并定期用專門方法核查。

- 試驗溫度：標準試驗溫度常設為 40℃±2℃，也可按協議選擇 23℃ 等。

- 相對濕度：一般控制在較低濕度范圍；若制品用于潮濕氣候，則按要求在較高濕度下進行。

- 伸長率：常從 5%、10%、15%、20%、30%、40%、50%、60%、80% 中選取一個或多個，允差一般為 ±1% 或 ±2%。

- 試驗時長：常見 24h、48h、72h、96h，依據產品標準或客戶協議。

- 空氣流速與光照：箱內氣流應保證臭氧均勻，試驗通常在無光線直接照射條件下進行。

結果評定通常采用目視法：在規定照明條件下觀察試樣表面是否出現龜裂，記錄首次出現龜裂的時間，并按標準圖譜評定龜裂數目與程度。為便于量化，不少企業還會對比試驗前后的拉伸強度、斷裂伸長率與硬度變化。

七、設備選型與使用要點

臭氧老化試驗箱看似簡單，實際使用中容易出現濃度波動大、分布不均、長期漂移等問題，選型時建議關注：

- 濃度控制能力：能否在設定值附近長期穩定，有無閉環調節，穩定時間與恢復時間是多少。

- 濃度均勻性：箱內不同位置的濃度差異應在合理范圍內，批量試驗時尤其重要。

- 校準便利性：是否便于接入標準方法核查，這是設備長期可信的基礎。

- 試樣架與動態機構：夾具是否規范，能否保證試樣均勻拉伸；動態試驗需考察往復頻率與行程準確性。

- 安全與記錄：尾氣處理是否有效、箱門有無安全聯鎖，運行曲線與濃度記錄能否導出保存。

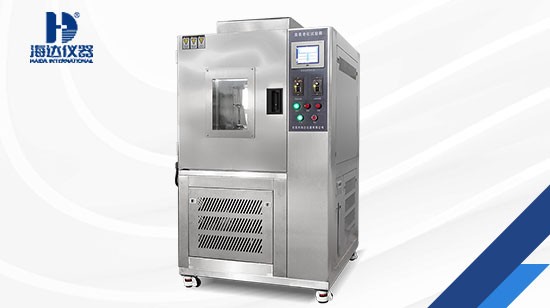

驗收時建議以實測數據為準：在空載和帶載條件下分別測試濃度穩定性與均勻性，并在實際使用的濃度點驗證，而不是只看銘牌參數。像海達儀器這類長期從事環境可靠性與老化檢測設備研發的企業，其 HD-E801 系列臭氧老化試驗箱在濃度閉環控制、溫濕度穩定性和試樣架配置上提供了多種選擇，便于企業按 GB/T 7762-2014 等標準開展日常檢測。

常見誤區有三個：認為濃度越高越好，忽略濃度校準導致數據系統性偏差，以及把靜態與動態結果混用（兩者應力狀態不同，數據不可比）。

八、常見問題解答

Q：臭氧老化試驗做多久合適？ A：由產品標準或客戶協議規定，常見為 24 至 96 小時，也有按性能一致性要求延長到數百小時的。

Q：靜態拉伸試驗該選哪個伸長率？ A：按制品實際工作狀態對應選擇。密封條、軟管類常選 20%，涂覆織物常用更大伸長率，具體以標準或協議為準。

Q：試驗后試樣出現裂紋，怎么判定等級？ A：在統一照明條件下目視評定，參照標準圖譜判斷龜裂數目與程度，必要時配合性能測試量化。

Q：GB/T 7762-2014 與 ISO 1431-1 有什么區別？ A：前者非等效采用 ISO 1431-1 的較早期版本，后者已于 2024 年更新，出口業務應確認客戶指定版本。

九、結語

臭氧龜裂的可怕之處，在于它悄無聲息：不需要高溫暴曬，也不需要機械磨損，只要空氣中有微量臭氧，加上一點持續的拉伸，橡膠就會慢慢裂開。理解靜態與動態試驗的區別，用對 GB/T 7762-2014 與 GB/T 13642-2015 等標準號，做好濃度校準與均勻性管理，試驗數據才能真正指導配方優化與供應商管控。海達儀器在環境可靠性與老化檢測領域持續投入，為用戶提供從設備選型、標準解讀到售后校準的完整支持，幫助企業把耐臭氧風險控制在研發階段。
