午夜看看-丝袜调教91porn-女儿朋友-狠狠操在线-欧美 日韩 综合-色网站在线看-国产欧美综合一区-a久久久久久-黄色片免费在线播放-www.xxx.国产-天堂av2017男人的天堂

陽臺上的塑料晾衣架，一兩年后就一掰就斷；白色家電外殼放久了慢慢發黃；戶外的 PVC 型材、廣告布、遮陽網，顏色一年比一年淡。這些變化，主要是太陽光中的紫外線造成的。

太陽光到達地面的紫外波段雖然只占總能量的很小一部分，但光子能量高，足以打斷高分子材料的化學鍵，引發光氧化反應，表現為變色、失光、粉化、開裂和力學性能下降。問題是，靠自然暴曬去驗證，往往要等上好幾年，產品研發根本等不起。

紫外老化試驗箱（也稱 UV 老化試驗箱、熒光紫外老化箱）的思路是：用熒光紫外燈模擬太陽光中的紫外部分，配合溫度和冷凝或噴淋，把材料在戶外數月甚至數年的老化過程壓縮到幾百小時內完成，讓研發和質檢能在短時間內看到差異。

一、紫外老化試驗箱是什么？

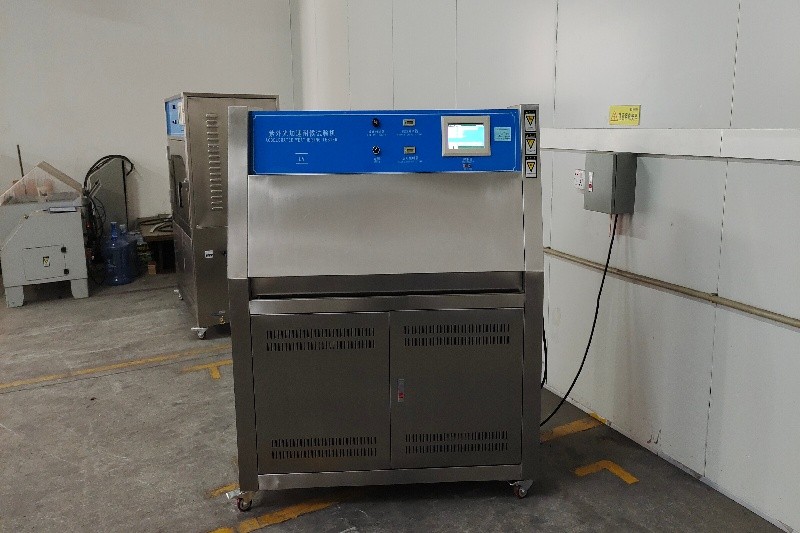

紫外老化試驗箱主要由熒光紫外燈管陣列、樣品架、加熱與冷凝系統、噴淋系統以及控制系統組成。

其核心是熒光紫外燈。燈管通電后發出主要集中在紫外波段的光譜，通過選用不同類型的燈管，可以模擬不同使用場景下的紫外輻射。樣品排列在樣品架上，正面朝向燈管，接受規定強度的輻照。

試驗通常按程序循環運行，常見的是紫外光照與冷凝交替：光照階段燈管點亮，同時通過加熱控制黑板溫度；冷凝階段燈管關閉，箱體底部水槽加熱產生飽和水蒸氣，在樣品表面形成凝露，模擬夜間的露水侵蝕。部分標準還包含噴淋階段，模擬雨水沖刷和熱沖擊。

整個過程中，輻照度、黑板溫度、冷凝溫度和循環時序都被嚴格控制，以保證試驗結果的可重復性。

二、三種燈管怎么選？

燈管類型直接決定試驗的相關性，是紫外老化最關鍵的選型參數。

- UVA-340：發射峰在 340nm，光譜在 295nm 至 360nm 范圍內與太陽光紫外波段吻合度最高，是戶外產品耐候性測試的首選，自然相關性最好。

- UVB-313：發射峰在 313nm，短波能量顯著高于地面陽光，老化速度約為 UVA-340 的數倍，適合研發階段的快速篩選和極限驗證，但可能與真實戶外老化機理產生偏差，不宜直接用于壽命推算。

- UVA-351：模擬透過窗玻璃后的紫外輻射，適用于汽車內飾、室內家電、室內裝飾材料等場景。

此外還有 UVA-365 等用于特殊用途的燈管。選錯燈管，會導致試驗結果與實際使用嚴重不符，這是紫外老化試驗中最常見的錯誤之一。

三、紫外老化和氙燈老化有什么區別？

兩者都是人工加速老化，但定位不同。

紫外老化試驗箱使用熒光紫外燈，能量集中在紫外波段，設備成本和使用成本較低，試驗速度快，適合材料配方篩選、來料對比和快速質控。缺點是不含可見光和紅外部分，對顏色變化的模擬不如全光譜光源。

氙燈老化試驗箱使用氙弧燈，配合濾光器可模擬完整太陽光譜，包含紫外、可見光和紅外，還能同時施加溫度、濕度和噴淋，更接近真實戶外環境，適合評估整體外觀變化和綜合性能衰減。

一句話總結：只關心紫外破壞力、追求效率和成本，選紫外老化；需要評估顏色、光澤等綜合外觀變化，或要對標客戶全光譜要求，選氙燈老化。兩者常結合使用。

四、典型應用場景

第一，塑料與橡膠。戶外塑料件、密封條、管材、改性塑料色母、電纜護套等，通過紫外老化可以快速比較不同配方、不同防老化劑的效果。

第二，涂料與油墨。外墻涂料、木器漆、粉末涂層、印刷油墨，紫外老化是評估粉化、失光、變色等級的經典方法。

第三，汽車材料。外飾件如保險杠、后視鏡殼、格柵，內飾件如儀表板、門板、座椅面料，主機廠通常有專門的企業標準規定燈管類型、循環程序和判定指標。

第四，紡織品與戶外用品。遮陽篷、帳篷、戶外家具面料、繩索、人造草坪，重點考核褪色和強力保持率。

第五，光伏與新能源。光伏背板、封裝膠膜、接線盒、連接器等長期暴露在強紫外環境下，紫外預處理是組件可靠性評價的必檢環節。

第六，建材與密封材料。塑料門窗、防水卷材、密封膠、建筑密封條等，紫外老化是耐候性評價的常規項目。

五、必須掌握的國家標準號

- GB/T 16422.3-2022《塑料 實驗室光源暴露試驗方法 第3部分：熒光紫外燈》：現行版本，2022 年發布并實施，全部代替 GB/T 16422.3-2014，等同采用 ISO 4892-3:2016。規定了使用熒光紫外燈、熱和水進行暴露的試驗方法，是國內塑料紫外老化最核心的依據。

- GB/T 14522-2008《機械工業產品用塑料、涂料、橡膠材料 人工氣候老化試驗方法 熒光紫外燈》：機械行業廣泛引用，規定光照與冷凝循環條件。

- GB/T 23987.3-2025《色漆和清漆 實驗室光源曝露方法 第3部分：熒光紫外燈》：涂料行業最新方法標準，等同采用 ISO 16474-3，代替 GB/T 23987-2009，2026 年起實施，涂層類檢測應關注版本切換。

- GB/T 16585-1996《硫化橡膠 人工氣候老化（熒光紫外燈）試驗方法》：橡膠行業專用。

- GB/T 31881-2015《汽車非金屬部件及材料紫外加速老化試驗方法》：國內汽車零部件紫外老化常用標準。

- GB/T 31899-2015《紡織品 耐候性試驗 紫外光曝曬》：戶外紡織品適用。

- JJF 2132-2024《熒光紫外燈人工氣候老化試驗裝置校準規范：輻射照度參數》：計量校準依據，2024 年 12 月實施。

國際與國外常用標準：

- ISO 4892-3《塑料 實驗室光源暴露試驗方法 第3部分：熒光紫外燈》，GB/T 16422.3 的國際對應版本。

- ASTM G154《非金屬材料熒光紫外燈暴露試驗標準實施規程》，北美客戶常用。

- ASTM D4329《塑料熒光紫外曝露標準實施規程》。

- ASTM D4587《涂料及相關涂層熒光紫外-冷凝曝露標準實施規程》。

- SAE J2020《汽車外飾材料熒光紫外與冷凝裝置加速暴露試驗》，汽車行業經典方法。

- IEC 61215 系列，光伏組件紫外預處理試驗依據。

送檢前應先確認產品類別與目標市場，再確定標準號和燈管類型，避免用塑料標準去測涂料，或用錯燈管導致結果不被客戶認可。

六、關鍵參數與結果評定

- 燈管類型：按標準與實際使用環境確定，通常戶外選 UVA-340，室內選 UVA-351。

- 輻照度控制：常見設定如 0.76 W/m2@340nm，帶閉環控制的設備可自動補償燈管衰減。

- 黑板溫度：光照階段常設 60℃ 或 70℃，冷凝階段常設 50℃，按標準選定。

- 循環時序：如 8 小時光照加 4 小時冷凝，不同標準規定不同。

- 燈管更換與輪換：熒光紫外燈存在光衰，應按使用小時定期更換并按規程輪換位置，保證輻照均勻。

結果評定常用指標包括色差 ΔE、灰卡變色評級、光澤保持率、粉化等級、開裂與起泡情況、拉伸強度與沖擊強度保持率等。建議在試驗中按 200h、500h、1000h 等節點取樣，繪制性能衰減曲線，比單點數據更有說服力。

七、一套規范的紫外老化試驗流程

- 第一步，明確目的：是配方篩選、來料對比，還是客戶要求的符合性驗證，目的決定標準和判定指標。

- 第二步，選定標準與燈管：按產品類別和目標市場鎖定標準號，并確認燈管類型與循環程序。

- 第三步，制備樣品：按標準裁切、清潔并標記，同時留取未經老化的對照樣。

- 第四步，校準與裝樣：校準輻照度，按規定間距裝樣，避免遮擋和應力。

- 第五步，分階段取樣：按預定節點取樣檢測，避免反復取放影響其他樣品。

- 第六步，評價與報告：記錄色差、光澤、粉化、開裂及力學性能變化，形成完整報告。

流程規范，數據的說服力才有保障。

八、常見誤區

誤區一，用 UVB-313 的試驗結果推算戶外壽命。短波高能可能引發非自然老化機理，只適合相對比較。

誤區二，忽略輻照度校準。燈管衰減后不校準不更換，試驗數據會系統性漂移。

誤區三，只看試驗時長不看累計輻照能量。不同設備的輻照強度不同，應以累計輻射量對比。

誤區四，樣品安裝不規范。樣品應平整固定、不留應力，避免遮擋影響輻照均勻性。

在設備選型上，建議重點關注輻照度閉環控制能力、燈管配置靈活性、黑板溫度控制精度以及對最新標準的符合性。像海達儀器這類具備環境可靠性設備研發積累的企業，其 HD-E802 系列紫外老化試驗箱支持多種燈管配置與輻照度閉環控制，便于對接 GB/T 16422.3-2022、ASTM G154 等常用標準。

九、常見問題解答

Q：紫外老化幾百小時相當于戶外多久？ A：沒有統一換算系數，材料、氣候區差異很大，通常通過與已知戶外表現的材料平行對比來估算。

Q：紫外老化和自然暴曬哪個更準？ A：自然暴曬最真實但周期長、不可控；紫外老化重現性好、周期短，適合研發篩選和質控，兩者常結合使用。

Q：選 UVA-340 還是 UVB-313？ A：戶外耐候性評估優先 UVA-340；研發快速篩選或極限驗證可用 UVB-313，但不用于壽命推算。

Q：GB/T 23987 為什么要換版？ A：新版等同采用 ISO 16474-3，與國際接軌，涂料類報告應關注新版實施節點。

九、結語

紫外老化試驗箱的價值，在于把漫長的自然老化過程壓縮成可控、可重復的實驗室程序。選對燈管、用對標準、校準輻照、按節點取樣，試驗結果才能真正指導配方優化和質量控制。海達儀器在環境可靠性檢測領域持續投入，為用戶提供從設備選型、標準解讀到售后校準的完整支持，幫助企業把耐候性風險控制在研發階段。
