冬天從溫暖的室內走到戶外，手機屏幕可能突然失靈；汽車在高原與平原之間往返，電子模塊反復經歷冷熱交替；新能源汽車在快充與高速行駛之間切換，電池包溫度劇烈波動。這些工況背后，考驗的都是產品在溫度變化下的適應能力。

溫度變化帶來的破壞，主要來自熱脹冷縮。不同材料的熱膨脹系數不同，溫度快速變化時，焊點、接插件、粘接面、涂層與基材之間會產生交變應力，反復作用后出現裂紋、接觸不良、密封失效甚至功能中斷。

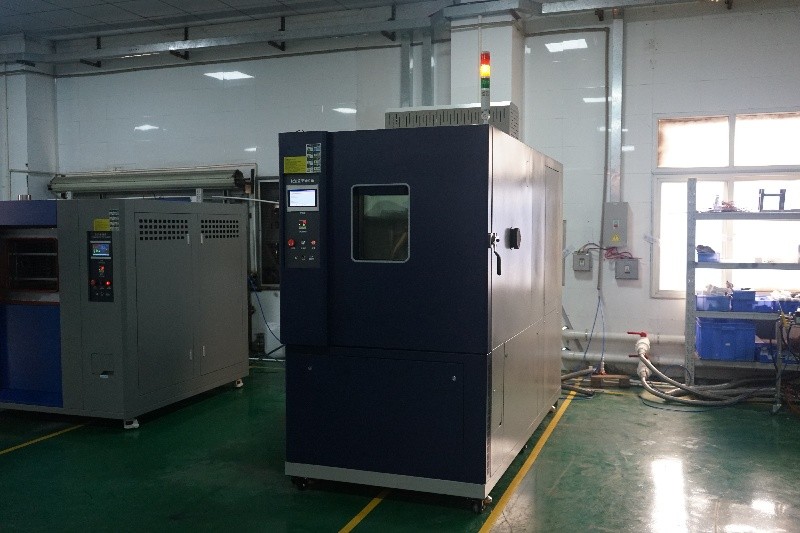

快速溫變試驗箱正是用來提前暴露這類缺陷的設備。它能在較短時間內讓箱內溫度按設定速率升降，把產品在實際使用中數月甚至數年才會累積的溫度循環，壓縮到幾十到幾百小時內完成，是研發驗證、環境應力篩選和出廠可靠性檢驗的關鍵裝備。

一、快速溫變試驗箱是什么？

快速溫變試驗箱本質上是一套高功率的熱平衡系統，由制冷系統、加熱系統、循環風道、控制系統和保溫箱體組成。

與常規高低溫試驗箱相比，它的核心差異在于升降溫速率。常規設備通常按每分鐘 1℃ 至 3℃ 設計，而快速溫變試驗箱可達到每分鐘 5℃、10℃、15℃ 甚至更高。要做到這一點，需要更大功率的加熱器、更強能力的壓縮機或液氮輔助制冷、更高效的風道設計，以及更快的控制響應。

試驗時，操作人員設定溫度范圍、溫變速率、各溫度點的保持時間和循環次數，設備按程序運行，并實時記錄箱內溫度和樣品關鍵測點溫度。部分試驗還要求樣品在溫度循環過程中通電并監測功能，即所謂的帶載溫度循環。

二、快速溫變、高低溫循環與冷熱沖擊有什么區別？

這三個概念常被混用，但應力機理不同。

高低溫循環試驗，溫度變化速率較慢，樣品有充分時間達到熱平衡，主要考核材料在高低溫下的性能一致性和長期穩定性。

快速溫變試驗，要求箱內空氣溫度按較高速率變化，樣品尚未完全熱平衡就開始下一階段，因此內部會產生溫度梯度和熱應力，主要考核產品在快速溫度變化下的結構完整性和功能穩定性。

冷熱沖擊試驗（溫度沖擊），是通過高溫槽與低溫槽之間的快速轉換，或在同一箱體內實現極快速的溫度切換，溫度變化更為劇烈，屬于更嚴酷的篩選手段，常用于暴露焊接缺陷、封裝開裂等工藝問題。

簡單說：溫變速率依次遞增，考核重點從性能一致性走向結構耐受性。選擇哪種，取決于產品標準和實際使用工況。

三、典型應用場景

第一，電子元器件與 PCB。電容、電感、芯片、連接器以及整板組件，溫度循環是暴露虛焊、分層、開裂的經典手段。環境應力篩選（ESS）就是在生產階段用溫度循環和振動把早期失效產品提前剔除。

第二，汽車零部件。發動機艙電子、車燈驅動、儀表、傳感器、域控制器等，需要承受冬夏溫差、行駛氣流和發動機余熱的交替作用，主機廠普遍有嚴格的溫度循環規范。

第三，新能源電池與儲能。電芯、模組、電池包在充放電和季節交替中反復經歷溫度變化，溫度循環試驗用于驗證結構件、連接件、密封件和 BMS 的可靠性。

第四，軍工與航空航天。機載設備、衛星部件、地面站設備，溫度環境極端且變化快，相關試驗往往與振動、低氣壓組合進行。

第五，光電與顯示產品。LED 燈具、顯示屏、光學鏡頭，溫度循環會暴露封裝應力、脫層和密封失效。

第六，家電與工業控制。變頻器、控制器、電源模塊等，溫度循環是產品壽命評價的常規項目。

四、必須掌握的國家標準號

- GB/T 2423.22-2012《環境試驗 第2部分：試驗方法 試驗N：溫度變化》：現行版本，2012 年 12 月發布、2013 年 6 月實施，全部代替 GB/T 2423.22-2002，等同采用 IEC 60068-2-14:2009。規定了溫度變化試驗的方法，包括規定溫度變化速率的試驗，是國內電子產品溫度循環最核心的依據。

- GB/T 2423.34《環境試驗 第2部分：試驗方法 試驗Z/AD：溫度/濕度組合循環試驗》：適用于溫度與濕度交替的組合循環，常用于考核凝露、呼吸效應等綜合影響。

- GB/T 10592-2008《高低溫試驗箱技術條件》：設備本身的技術條件與性能考核依據。

- GB/T 10586《濕熱試驗箱技術條件》：涉及濕度控制的設備技術要求，選購時關注其最新版本。

- GB/T 5170 系列《電工電子產品環境試驗設備檢驗方法》：設備驗收與校準常用。

- GJB 150.3A-2009《軍用裝備實驗室環境試驗方法 第3部分：高溫試驗》與 GJB 150.4A-2009《第4部分：低溫試驗》：軍工項目常用。

- GJB 150.5A-2009《軍用裝備實驗室環境試驗方法 第5部分：溫度沖擊試驗》：溫度沖擊類試驗的軍標依據。

- GB/T 31467.3-2015《電動汽車用鋰離子動力蓄電池包和系統 第3部分：安全性要求與測試方法》以及 GB 38031-2020《電動汽車用動力蓄電池安全要求》：電池包溫度循環與安全要求的主要依據。

國際與國外常用標準：

- IEC 60068-2-14《環境試驗 第2-14部分：試驗N：溫度變化》，GB/T 2423.22 的國際對應版本。

- IEC 60068-2-38《試驗Z/AD：溫度/濕度組合循環試驗》。

- ISO 16750-4《道路車輛 電氣電子設備的環境條件和試驗 第4部分：氣候負荷》，汽車行業主流依據，對應國標 GB/T 28046.4。

- MIL-STD-810H 方法 503《溫度沖擊》與方法 501/502《高低溫》，出口與軍工項目常見。

- JESD22-A104《溫度循環》，半導體器件行業常用。

選型時需注意，溫變速率的考核方式在不同標準中并不一致，有的按箱內空氣溫度變化率，有的按樣品溫度變化率，編制試驗大綱時應明確定義，避免驗收時產生爭議。

五、關鍵參數怎么定？

- 溫度范圍：常見如 -70℃ 至 150℃，按產品實際使用極限再加適當余量。

- 溫變速率：常見 5℃/min、10℃/min、15℃/min，速率越高對制冷和加熱系統要求越高。

- 負載：樣品重量、發熱量、體積會顯著影響實際溫變速率，選型時必須以帶載指標為準。

- 溫度均勻度與波動度：關系到箱內各點溫度的一致性，是數據可信度的基礎。

- 保持時間：在每個溫度極端的停留時間，應保證樣品達到規定狀態。

- 循環次數：由產品標準或可靠性目標決定，從幾十次到上千次不等。

- 監測要求：是否需要樣品通電、是否布置熱電偶、是否記錄功能狀態。

六、設備驗收與日常使用要點

- 驗收以帶載為準：在規定負載條件下實測升降溫速率，而不是只看空載參數。

- 布置測溫點：在箱內工作空間的典型位置布置熱電偶，記錄均勻度與波動度。

- 關注樣品溫度：必要時把熱電偶貼在樣品關鍵部位，確認樣品實際達到規定溫度。

- 定期檢查制冷系統：冷凝器散熱、冷媒壓力、過濾器狀態都會影響長期速率表現。

- 門封與保溫：門封老化會造成冷量泄漏，導致速率下降和結霜增多。

- 數據留存：完整保存溫度曲線，便于追溯與客戶審廠。

這些細節決定了設備能否在長期使用后依然保持標稱性能。

七、常見誤區

誤區一，只看空載溫變速率。帶載后速率往往大幅下降，應以帶載條件下的實測數據作為驗收依據。

誤區二，把溫變速率當成唯一指標。均勻度、波動度、控制精度同樣關鍵，否則速率再高數據也不可信。

誤區三，樣品堆放過密。遮擋風道會改變流場，導致局部溫度偏離，應按規范留出間距。

誤區四，忽略樣品自身發熱。通電樣品在低溫階段會自加熱，實際溫度可能遠高于箱內溫度，應實測樣品溫度。

在設備選型上，建議重點關注制冷方式、風道設計、帶載能力和溫度均勻度。像海達儀器這類深耕環境可靠性設備的企業，其 HD-E708 系列快速溫變試驗箱在溫變速率與帶載能力上提供多檔配置，便于企業按產品標準匹配試驗條件。

八、常見問題解答

Q：溫變速率是不是越快越好？ A：不是。速率應根據產品實際工況和標準要求確定，過高可能引入非自然失效機理。

Q：快速溫變和溫度沖擊怎么選？ A：關注溫度變化下的結構耐受性，可選溫度循環；要暴露焊接、封裝類工藝缺陷，溫度沖擊更有效。

Q：試驗中樣品需要通電嗎？ A：視標準與目的而定。環境應力篩選通常要求通電并監測功能，以便捕捉瞬時失效。

Q：GB/T 2423.22 和 ISO 16750-4 用哪個？ A：看行業。通用電子產品用 GB/T 2423.22；汽車零部件通常按 ISO 16750-4 或?qū)鳈C廠規范執行。

八、結語

溫度變化的破壞力，藏在日復一日的冷熱交替里。快速溫變試驗箱的價值，就是讓這種日積月累的損傷在實驗室里提前顯現，從而在產品量產前完成結構優化和工藝改進。理解溫變速率的真實含義、選對 GB/T 2423.22-2012 等標準號、以帶載指標驗收設備，才能讓試驗真正發揮作用。海達儀器在環境可靠性檢測領域持續投入，為用戶提供從設備選型、試驗方案設計到安裝培訓與售后校準的完整支持，幫助企業把可靠性風險前置化解。
